Plug RJ45 Cat6 de 3 Piezas, Para Cable UTP de Calibre 23-24 AWG, Chapado en Oro de 50 micras, Paquete de 100 piezas
Plug RJ45 Cat6 de 3 Piezas, Para Cable UTP de Calibre 23-24 AWG, Chapado en Oro de 50 micras, Paquete de 100 piezas
Plug RJ45 Cat6 de 3 Piezas, Para Cable UTP de Calibre 23-24 AWG, Chapado en Oro de 50 micras, Paquete de 100 piezas

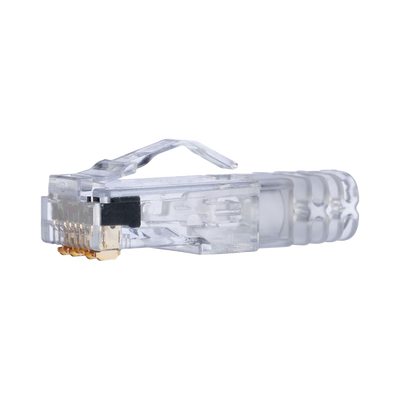

PANDUIT · TX6 PLUS · PLUG MODULAR UTP
Terminaciones RJ45 Cat 6 con ensamble de tres piezas

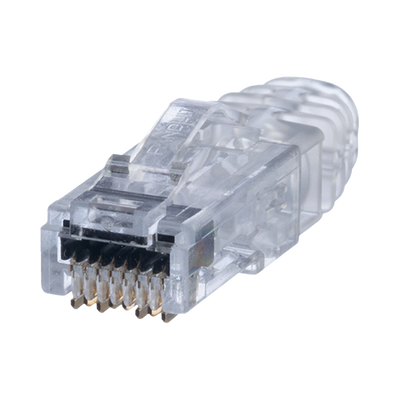

El Panduit SP688E-C es un conector RJ45 macho no blindado para terminar cable de cuatro pares UTP de 23–24 AWG. Su sistema de tres piezas facilita la alineación de los conductores y el armado de conexiones de red.

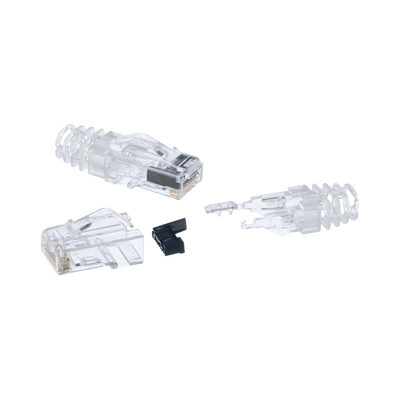

Vista de los tres componentes del plug SP688E-C
Datos clave
Clase E · 1000BASE-T
Calibre AWG
Piezas por conector
Plugs por paquete
Características principales
Ensamble guiado
Collar con alivio de tensión, barra de carga y carcasa con contactos.
Pestillo antienredos
Reduce los enganches durante movimientos y reorganización del cableado.
Contactos dorados
Contactos de bronce fosforoso chapados en oro para una conexión durable.
Uso frecuente
Construcción nominal de hasta 2.500 ciclos de acoplamiento.
Especificaciones esenciales
Cable y terminación
Interfaz: Plug modular RJ45 macho, 8P8C.
Tipo: UTP, sin blindaje.
Cable: 4 pares, 100 Ω, sólido o multifilar.
Conductor: 23–24 AWG.
Diámetro exterior del cable: 5,72–6,35 mm.
Diámetro del aislamiento: 0,91–1,07 mm.
Construcción y ambiente
Carcasa: Policarbonato transparente.
Contactos: Bronce fosforoso chapado en oro.
Dimensiones generales: 38,2 × 11,7 × 13,1 mm.
Protección: IP20.
Comportamiento al fuego: UL 94 V-0.
Presentación: Paquete de 100 plugs.
Desempeño y normas
Categoría: 6 / Clase E.
Aplicación: 1000BASE-T en un canal correctamente diseñado.
Pinout: T568A o T568B.
Normativas: ANSI/TIA, ISO Clase E, IEC 60603-7 y UL 1863.
Materiales: Cumplimiento RoHS declarado.
Herramientas y accesorios
MPT5-8AS: Herramienta de crimpado.
CSPT: Herramienta de asistencia al ensamble, opcional.
Terminación: Requiere ponchado con herramienta compatible.
Nota: Las herramientas se adquieren por separado.
Terminación en tres piezas
El diseño separa la preparación del cable, el ordenamiento de los conductores y el cierre del conector para facilitar la instalación.
Preparar el cable
Pasar el collar y retirar la cubierta exterior según la guía.
Ordenar conductores
Distribuir los pares con el esquema T568A o T568B.
Insertar la guía
Alinear y recortar los conductores en la barra de carga.
Crimpar y comprobar
Acoplar la carcasa, crimpar y comprobar el enlace.
Resumen orientativo. Para las medidas y el orden exacto, siga el instructivo oficial PN649A.
Aplicaciones recomendadas
Patch cords a medida
Fabricación de cables de conexión UTP Cat 6 con el diámetro admitido.
Redes empresariales
Conexiones Gigabit para switches, computadores y otros equipos RJ45.
Mantenimiento de red
Terminaciones y sustituciones en infraestructura de cobre Cat 6.
Este plug es UTP sin blindaje y Categoría 6: no se debe presentar como plug blindado ni Cat 6A. Confirme el calibre del conductor, su aislamiento y el diámetro de cubierta; los plugs del paquete no incluyen cable ni herramienta. Panduit declara soporte para PoE, PoE+ y aplicaciones PoE Tipo 3/4 de hasta 100 W, sujeto al diseño y la instalación del sistema.
