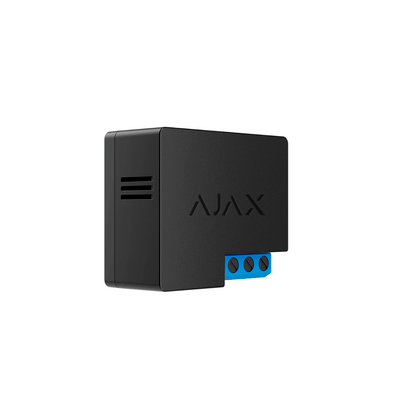

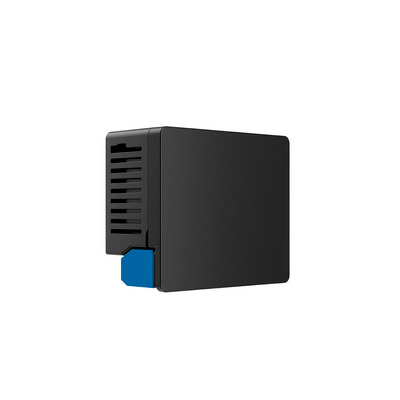

(BASELINE) Módulo de Relé Inalámbrico Relay / 1 Salida NO/NC / Pulso o Biestable / Control App y Escenarios / Jeweller hasta 1 km / 5 A a 24 VCC o 13 A a 230 VCA / Alimentación 7-24 VCC / IP20

$150,715

Shipping calculated at checkout.

(BASELINE) Módulo de Relé Inalámbrico Relay / 1 Salida NO/NC / Pulso o Biestable / Control App y Escenarios / Jeweller hasta 1 km / 5 A a 24 VCC o 13 A a 230 VCA / Alimentación 7-24 VCC / IP20

AJAX SYSTEMS · RELAY JEWELLER · 27401.19.NC3

Control inteligente de dispositivos mediante contacto seco

Name: (BASELINE) Módulo de Relé Inalámbrico Relay / 1 Salida NO/NC / Pulso o Biestable / Control App y Escenarios / Jeweller hasta 1 km / 5 A a 24 VCC o 13 A a 230 VCA / Alimentación 7-24 VCC / IP20
Brand: AJAX
SKU: 27401.19.NC3
Price: 150714.64 COP
Availability: OutOfStock

Relay Jeweller es un relé inalámbrico de contacto seco que permite controlar dispositivos eléctricos y sistemas de automatización desde las aplicaciones Ajax. Sus contactos están aislados galvánicamente del circuito de alimentación del equipo, lo que facilita su integración en diferentes instalaciones de baja tensión y circuitos de control, respetando los límites eléctricos establecidos por el fabricante.

Contacto seco Alimentación 7–24 V CC Modo biestable Modo impulso Jeweller Hasta 1.000 m Automatización remota

Página oficial Ajax ↗

PRESENTACIÓN DEL PRODUCTO

Relay Jeweller vista de componentes y carcasa

CARACTERÍSTICAS

Flexibilidad como eje principal

Las opciones de configuración y su bajo consumo convierten a Relay Jeweller en una herramienta versátil para el control de equipos. El contacto seco está aislado galvánicamente de la alimentación del dispositivo y puede utilizarse en circuitos de control compatibles. El relé ofrece modos de funcionamiento biestable y por impulso, y admite alimentación desde una fuente de corriente continua con respaldo de batería.

Modo de impulso: de 1 a 255 segundos

Permite activar temporalmente un contacto para accionar dispositivos que requieren una señal por impulso.

Alimentación de 7 a 24 V CC

Se alimenta mediante una fuente externa de corriente continua compatible, independiente del circuito controlado.

Contacto seco

El circuito de salida no está conectado eléctricamente a la alimentación del módulo, facilitando diferentes aplicaciones de control.

Seguridad inteligente para el hogar y los negocios

Utiliza los escenarios de automatización para que el sistema Ajax no solo informe sobre las amenazas, sino que también pueda ejecutar acciones de respuesta. Relay Jeweller permite activar dispositivos de control, automatizaciones y sistemas compatibles en función de los eventos de seguridad o de los horarios configurados.

Más información sobre Relay Jeweller ↗

01 · Sistema de prevención de inundaciones

Cuando un detector Ajax compatible identifica una fuga de agua, el sistema puede ejecutar un escenario que active Relay Jeweller. Sus contactos permiten enviar una orden a una electroválvula, controlador u otro equipo de cierre compatible, siempre que el circuito esté dimensionado correctamente.

02 · Cortar el agua según programación

El sistema Ajax puede activar Relay Jeweller siguiendo una programación establecida. Por ejemplo, es posible enviar una orden de cierre a un sistema de control del suministro de agua durante los periodos en los que una instalación permanece desocupada.

03 · Puertas automáticas y persianas enrollables

Relay Jeweller puede proporcionar una señal de contacto seco a sistemas de automatización compatibles para puertas, portones, cerraduras eléctricas o persianas enrollables. Los escenarios permiten ejecutar acciones de acuerdo con el armado, desarmado o programación del sistema. La conexión requiere verificar el tipo de entrada de control del equipo externo.

04 · Calefacción programada

Mediante una interfaz de control compatible, Relay Jeweller puede enviar una orden para activar o desactivar equipos de calefacción de acuerdo con escenarios programados. La integración debe respetar las características eléctricas del equipo controlado y contar con los elementos de protección correspondientes.

INSTALACIÓN

Sin esfuerzo extra

Relay Jeweller se añade al sistema Ajax desde la aplicación escaneando su código QR. Su carcasa compacta permite instalarlo en una caja de conexiones, un panel eléctrico o una caja apropiada para el circuito. Cuando se requiere montaje sobre carril DIN, puede utilizarse el accesorio DIN Holder compatible.

La antena externa flexible permite mejorar la ubicación de la antena en instalaciones con elementos metálicos. La ubicación final debe verificarse mediante la prueba de intensidad de señal Jeweller y respetar las instrucciones de montaje del fabricante.

Instalacion Relay Jeweller con cerradura electrica

DIN Holder

Accesorio de montaje para instalar Relay Jeweller o WallSwitch Jeweller sobre carriles DIN en tableros y gabinetes compatibles.

Más información ↗

COMUNICACIÓN JEWELLER

Comunicación segura y estable

Relay Jeweller utiliza el protocolo de radio bidireccional Jeweller para intercambiar comandos, eventos y estados con un hub Ajax compatible. El alcance de comunicación puede llegar hasta 1.000 metros en espacio abierto y sin obstáculos. El protocolo incorpora mecanismos de autenticación y cifrado para proteger la comunicación.

Comunicación bidireccional

Intercambio de órdenes y estados entre el relé y el hub.

Protocolo Jeweller

Comunicación inalámbrica protegida mediante autenticación y cifrado.

Hasta 1.000 metros

Alcance de radio máximo en condiciones ideales sin obstáculos.

DATOS TÉCNICOS

Especificaciones principales de Relay Jeweller

Referencia comercial	27401.19.NC3
Producto	Relay Jeweller
Tipo de dispositivo	Relé inalámbrico de contacto seco
Tipo de salida	Contacto seco aislado galvánicamente
Modos de funcionamiento	Biestable y por impulso
Duración del impulso	1 a 255 segundos
Alimentación	7–24 V CC
Alimentación de respaldo	Mediante fuente externa con respaldo, si está disponible
Protocolo de comunicación	Jeweller
Alcance inalámbrico	Hasta 1.000 m sin obstáculos
Control	Aplicaciones Ajax, escenarios y controles compatibles
Protecciones	Supervisión de tensión y temperatura del dispositivo
Dimensiones	39 × 33 × 18 mm
Instalación	Interiores, en caja de conexiones o montaje compatible

Importante: los contactos de salida tienen sus propios límites de tensión, corriente y carga. No deben confundirse con la alimentación de 7–24 V CC del módulo. Verifica la capacidad de conmutación y la naturaleza de la carga en el manual antes de conectar cerraduras, motores, electroválvulas o circuitos de red eléctrica. La instalación debe realizarla personal calificado.

INCLUYE EL MODELO

Contenido del paquete

Relay Jeweller

Cinta adhesiva de doble cara

Guía rápida de inicio

La fuente de alimentación externa y el accesorio DIN Holder se adquieren por separado cuando la instalación los requiere.

Automatiza tus espacios con Relay Jeweller

Relay Jeweller facilita el control remoto y la automatización de sistemas compatibles gracias a su contacto seco, sus diferentes modos de funcionamiento y la comunicación inalámbrica Jeweller. Una solución compacta para integrar funciones de control con el ecosistema Ajax.

Manual oficial ↗ Página oficial Ajax ↗
