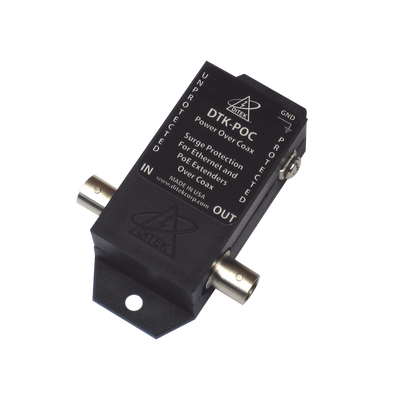

Protector PoE sobre Coaxial para Cámaras IP / BNC Hembra–Hembra / 75 Ω / 100 Mbps / <60 VDC
Protector PoE sobre Coaxial para Cámaras IP / BNC Hembra–Hembra / 75 Ω / 100 Mbps / <60 VDC
Protector PoE sobre Coaxial para Cámaras IP / BNC Hembra–Hembra / 75 Ω / 100 Mbps / <60 VDC
REQUISITO DE INSTALACIÓN
Se requieren 2 DTK-POC por cada tramo coaxial
DITEK especifica un protector en el extremo del módulo base y otro en el extremo del módulo de cámara. También se requieren dos patch cords BNC de 3 pies, aproximadamente 0,91 m, para completar la instalación.
POR CADA CABLE COAXIAL
2 unidades
Los patch cords BNC de 3 pies no están incluidos.
DATOS CLAVE
100 Mbps
Ethernet
75 Ω
Impedancia
<60 VDC
Tensión de servicio
500 mA
Corriente continua máx.
100 A
Corriente de sobretensión
CARACTERÍSTICAS PRINCIPALES
Diseñado específicamente para Ethernet y PoE transportados sobre coaxial
BNC hembra entrada / salida
Se integra directamente en el lado coaxial de convertidores o extensores IP sobre coaxial mediante conexiones BNC hembra y dispone de tornillo externo de puesta a tierra.
Protección en tres modos
Protege entre pin central y blindaje, pin central y tierra, y blindaje y tierra para atender diferentes trayectorias de un evento transitorio.
Baja pérdida de inserción
La hoja técnica publica -0,048 dB a 10 MHz y -0,035 dB a 100 MHz para mantener el desempeño del enlace dentro de las condiciones especificadas.
Tecnología híbrida
DITEK utiliza una arquitectura híbrida para ayudar a limitar transitorios inducidos sobre tendidos coaxiales entre el equipo de cabecera y los dispositivos instalados en campo.
QUÉ ES Y PARA QUÉ SIRVE
Protección para migraciones de video IP que conservan cable coaxial existente
En una arquitectura IP sobre coaxial, un par de convertidores permite transportar Ethernet y alimentación PoE utilizando infraestructura coaxial existente. El DTK-POC protege el segmento coaxial y los convertidores asociados frente a transitorios que puedan inducirse sobre ese cableado.
CÓMO SE INTEGRA
Un protector en cada extremo del tramo coaxial
La guía oficial instala un DTK-POC junto al módulo de conversión del lado base y un segundo DTK-POC junto al módulo del lado de cámara. Cada protector se conecta en serie respetando sus puertos ENTRADA y SALIDA.
RED PoE
Switch PoE
→
CONVERSIÓN
Módulo base
→
PROTECCIÓN 1
DTK-POC
↔
COAXIAL
75 Ω
↔
PROTECCIÓN 2
DTK-POC
→
CONVERSIÓN
Módulo cámara
→
EQUIPO
Cámara IP
Diagrama con fines ilustrativos. La instalación debe realizarse conforme a la documentación técnica oficial.
QUÉ NECESITA PARA OPERAR CORRECTAMENTE
Dos protectores, cables BNC cortos y una puesta a tierra común
2 × DTK-POC
DITEK requiere una unidad en cada extremo del tramo de coaxial protegido.
2 × patch cord BNC
Cada cable debe medir 3 pies, aproximadamente 0,91 m. La guía indica expresamente que no están incluidos.
Tierra común
DITEK exige una tierra común por sistema para reducir diferencias de potencial entre extremos.
RESISTENCIA DE TIERRA
DITEK establece un máximo de 25 Ω y considera 5 Ω o menos como condición óptima. Este valor debe medirse y no asumirse.
CONDICIÓN AMBIENTAL
Interior o dentro de un gabinete adecuado para exterior
La guía de instalación indica que el DTK-POC está destinado a uso interior. Cuando se utiliza en exterior debe instalarse dentro de un gabinete que haya sido evaluado para las condiciones ambientales correspondientes. No debe asumirse que el protector por sí solo cuenta con una clasificación ambiental para exposición directa.
APLICACIONES
Videovigilancia IP sobre infraestructura coaxial existente
Cámaras IP
Protección del segmento coaxial utilizado por extensores Ethernet/PoE conectados a cámaras IP.
Extensores PoE sobre coaxial
Protege los convertidores o extensores que reutilizan cable coaxial para transportar red y alimentación.
Migraciones de CCTV a IP
Útil cuando se moderniza la electrónica de videovigilancia y se conserva parte del tendido coaxial instalado.
ACCESORIOS Y PROTECCIÓN COMPLEMENTARIA
DTK-DRK · Montaje en riel DIN
La hoja técnica vigente identifica el kit DTK-DRK como accesorio para integrar el protector sobre riel DIN.
Accesorio opcionalDTK-MRJPOE · Protección complementaria
DITEK recomienda añadir protección DTK-MRJPOE cuando existan tendidos Ethernet/PoE largos entre el switch y el módulo base o entre el módulo de cámara y la cámara.
Según longitud del enlaceCUMPLIMIENTO
Protección para circuitos de comunicación
UL 497B
Listado
10 años
Garantía limitada del fabricante
ESPECIFICACIONES TÉCNICAS
DTKPOC / DTK-POC
MONTAJE Y ELEMENTOS ADICIONALES
Cinta doble cara
Suministrada para montaje según la guía DITEK.
Tornillos #8
Pueden utilizarse para fijación alternativa. No incluidos.
Patch cords BNC
Dos cables de 3 pies requeridos para el esquema de protección. No incluidos.
PREGUNTAS FRECUENTES
Antes de seleccionar e instalar
¿Necesito uno o dos DTK-POC?
Para proteger un tramo coaxial completo, DITEK especifica dos unidades: una junto al convertidor del lado base y otra junto al convertidor del lado de cámara.
¿Los cables BNC de 3 pies están incluidos?
No. La guía de instalación especifica dos patch cords BNC de 3 pies y aclara que no se suministran con el protector.
¿Es Gigabit Ethernet?
No debe asumirse capacidad Gigabit. La hoja técnica vigente del DTK-POC publica soporte de 100 Mbps.
¿Puede instalarse directamente en exterior?
No debe quedar expuesto directamente. DITEK indica uso interior o instalación exterior dentro de un gabinete evaluado para el ambiente correspondiente.
¿Necesita protección adicional en los tramos Ethernet?
Puede ser necesaria cuando existen tendidos PoE largos entre los convertidores y los equipos finales. Para esos puntos, la guía DITEK recomienda DTK-MRJPOE.
DOCUMENTACIÓN
Recursos para selección e instalación
Importante: el DTK-POC debe instalarse en serie, respetando ENTRADA y SALIDA, dentro de sus límites de <60 VDC y 500 mA continuos. Para cada tramo coaxial, DITEK especifica dos protectores y una puesta a tierra común correctamente medida. En exterior, el equipo debe quedar dentro de un gabinete adecuado para el ambiente.
