Protector Contra Sobretensiones para Lazos SLC de 24 VDC / Hasta 2 Pares / 5 kA / Paneles de Incendio y Lazos de Corriente 4–20 mA

Logotipo DITEK

SERIE LVLP · DTK-2LVLPF

Protección contra sobretensiones para lazos SLC de 24 VDC

El DTK-2LVLPF está diseñado para proteger circuitos de línea de señalización SLC de 24 VDC en paneles de alarma contra incendio, ayudando a limitar los efectos de sobretensiones inducidas sobre tarjetas electrónicas sensibles.

24 VDC
Hasta 2 pares
5 kA
UL 497B

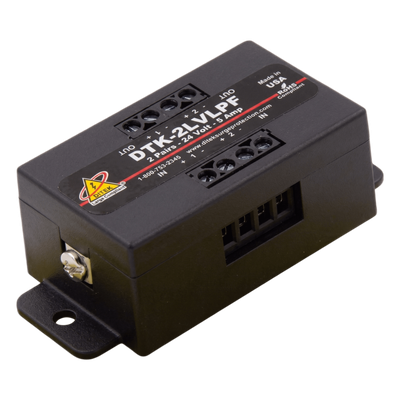

Protector contra sobretensiones DITEK DTK-2LVLPF

Imagen con fines ilustrativos.

DATOS CLAVE

24 VDC

Tensión de servicio

5 kA

Corriente de sobretensión

2 pares

Cableado SLC

39 V

Tensión de sujeción

5 A

Corriente continua máxima

CARACTERÍSTICAS PRINCIPALES

Protección compacta para circuitos de señalización de bajo voltaje

Protección específica para SLC

Diseñado específicamente para circuitos SLC de 24 VDC utilizados en paneles de alarma contra incendio.

Hasta 2 pares protegidos

Permite proteger hasta dos pares de cableado SLC dentro de un formato compacto y cableado mediante terminales de tornillo.

Protección en modo diferencial y común

Actúa en modo diferencial línea-línea y en modo común línea-tierra para controlar sobretensiones presentes en el circuito protegido.

Sin resistencia añadida al circuito

Utiliza conexión en serie con función paralela que, según DITEK, no agrega resistencia al circuito de señalización.

QUÉ ES Y PARA QUÉ SIRVE

Una barrera contra transitorios entre el lazo de campo y el panel

El DTK-2LVLPF se instala en serie sobre el circuito que se desea proteger para ayudar a evitar que sobretensiones inducidas alcancen las tarjetas electrónicas sensibles del panel de incendio.

Su aplicación oficial comprende lazos SLC de alarma contra incendio y lazos de corriente de 4–20 mA que operen dentro de las condiciones eléctricas especificadas para el modelo.

DATO DECISIVO

5 kA

Capacidad nominal de corriente de sobretensión.

CÓMO SE INTEGRA

El protector se instala en serie sobre el cableado del circuito

La guía de instalación de la serie LVLP indica conectar el cableado de campo al lado de entrada y continuar desde la salida hacia el equipo protegido, manteniendo una conexión de tierra adecuada.

LAZO DE CAMPO

Cableado SLC

→

ENTRADA

DTK-2LVLPF

Conexión a tierra requerida

→

SALIDA

Hacia el equipo protegido

Separación de cable recomendada: mínimo 0,91 m

Diagrama con fines ilustrativos. La instalación debe realizarse conforme a la documentación técnica oficial.

QUÉ NECESITA PARA OPERAR

La instalación y la puesta a tierra son parte de la protección

Circuito compatible

Verificar que la tensión aplicada no exceda la capacidad nominal del DTK-2LVLPF de 24 VDC.

Conductor de tierra

La guía DITEK especifica conductor de tierra mínimo de 14 AWG, sólido o multifilar.

Resistencia de tierra

DITEK establece un máximo de 25 Ω y señala 5 Ω o menos como condición óptima.

APLICACIONES

Aplicaciones confirmadas para el DTK-2LVLPF

Paneles de alarma contra incendio

Protección de circuitos SLC de 24 VDC asociados a tarjetas de control sensibles.

Lazos de corriente 4–20 mA

Protección de lazos de instrumentación compatibles con la tensión y corriente especificadas para el equipo.

CUMPLIMIENTO Y ESTÁNDARES

Referencias de cumplimiento del modelo

UL 497B

Listado

RoHS

Conforme

ESPECIFICACIONES TÉCNICAS

DTK-2LVLPF

Parámetro Especificación
Aplicación principal Circuitos SLC de paneles de alarma contra incendio
Pares protegidos Hasta 2 pares
Tensión de servicio 24 VDC
Tensión máxima continua (MCOV) 33 V
Tensión de sujeción 39 V
Modos de protección Diferencial línea-línea y común línea-tierra
Corriente de sobretensión 5.000 A
Corriente continua máxima 5 A
Método de conexión Terminales de tornillo, 30–12 AWG
Carcasa ABS
Temperatura de operación -40 a 70 °C
Humedad máxima 95 % sin condensación
Dimensiones 84 × 39 × 28 mm
Peso 91 g
Cumplimiento UL 497B / RoHS
Garantía del fabricante 10 años, limitada

COMPARACIÓN DE LA FAMILIA

DTK-2LVLPX vs DTK-2LVLPF vs DTK-2LVLPOPX

Estas referencias de 2 pares comparten la arquitectura de la serie LVLP; la tensión de servicio y la tensión de sujeción son diferencias decisivas para seleccionar correctamente el protector.

En pantallas pequeñas puede desplazar la tabla horizontalmente.

Característica DTK-2LVLPX DTK-2LVLPF DTK-2LVLPOPX
Tipo Protector LVLP, 2 pares Protector SLC, 2 pares Protector LVLP, 2 pares
Tensión de servicio 12 VDC 24 VDC 48 VDC
Tensión de sujeción 22 V 39 V 76 V
Pares 2 2 2
Corriente de sobretensión 5 kA 5 kA 5 kA
Recomendado para Circuitos de 12 V SLC de 24 V Circuitos de 48 V

ACCESORIO OPCIONAL

DTK-DRK · Kit para montaje en riel DIN

Permite adaptar protectores de la serie LVLP a riel DIN estándar de 35 mm y facilita su integración dentro de gabinetes y tableros. El kit incorpora clips de montaje y un punto de conexión a tierra.

Compatible con la serie LVLP
No incluido con el DTK-2LVLPF

PREGUNTAS FRECUENTES

Antes de instalar

¿Para qué tipo de circuito está diseñado específicamente?

DITEK lo especifica para circuitos SLC de 24 VDC en paneles de alarma contra incendio y también incluye lazos de corriente de 4–20 mA entre sus aplicaciones.

¿Cuántos pares puede proteger?

Puede proteger hasta dos pares de cableado SLC.

¿Requiere conexión a tierra?

Sí. La guía de instalación exige conectar el protector a tierra y especifica un conductor mínimo de 14 AWG.

¿Puede instalarse sobre riel DIN?

Sí, mediante el kit opcional DTK-DRK compatible con la serie LVLP.

DOCUMENTACIÓN

Recursos para selección e instalación

Importante: el protector debe instalarse en serie y con una puesta a tierra adecuada. Antes de energizar el circuito, confirme la tensión de operación y siga las instrucciones oficiales de instalación.
