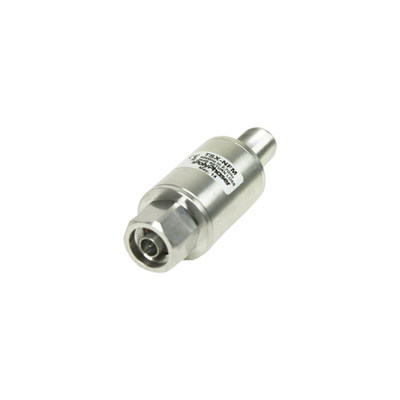

Protector Coaxial RF Bidireccional / 698 MHz–2.7 GHz / 500 W / 40 kA / N Hembra–N Macho / IP67 / Bloqueo DC
Protector Coaxial RF Bidireccional / 698 MHz–2.7 GHz / 500 W / 40 kA / N Hembra–N Macho / IP67 / Bloqueo DC
Protector Coaxial RF Bidireccional / 698 MHz–2.7 GHz / 500 W / 40 kA / N Hembra–N Macho / IP67 / Bloqueo DC
CONDICIÓN ELÉCTRICA
Bloquea la corriente DC
No debe utilizarse cuando la misma línea coaxial necesita transportar alimentación o polarización DC hacia un amplificador, radio u otro dispositivo remoto.
CONECTORES
N hembra ↔ N macho
Su operación RF es bidireccional. El género de cada extremo debe comprobarse únicamente para asegurar compatibilidad mecánica con el cableado y el equipo.
DATOS CLAVE
698 MHz–2.7 GHz
Rango RF
500 W
Potencia CW máx.
40 kA
Sobretensión máxima
≤0.1 dB
Pérdida de inserción
5 nJ
Energía transferida
QUÉ ES Y CÓMO FUNCIONA
Filtro RF basado en un inductor espiral patentado
La familia SX utiliza un inductor espiral patentado de respuesta muy rápida frente a sobretensiones. El objetivo es reducir la energía que continúa hacia el equipo protegido sin degradar de forma significativa el comportamiento RF del enlace.
ARQUITECTURA
Filtro de sobretensión
Inductor espiral · Bloqueo DC · Operación bidireccional.
DESEMPEÑO RF
Baja pérdida para proteger sin penalizar el enlace
≤1.1:1
VSWR
26 dB
Retorno publicado
≤0.1 dB
Pérdida de inserción
CÓMO SE INTEGRA
En serie sobre una línea coaxial RF de 50 Ω
El TSX-NFM dispone de un conector Tipo N hembra y uno Tipo N macho. La protección es bidireccional, por lo que la orientación del flujo RF no condiciona el funcionamiento eléctrico; sí debe respetarse la compatibilidad mecánica del montaje.
LÍNEA RF
Antena / sistema exterior
↔
FILTRO BIDIRECCIONAL
TSX-NFM
N hembra ↔ N macho · 50 Ω
↔
EQUIPO RF
Radio / DAS / equipo protegido
Diagrama con fines ilustrativos. La instalación debe realizarse conforme a la documentación técnica oficial.
QUÉ NECESITA PARA OPERAR CORRECTAMENTE
Línea compatible, montaje bulkhead y una instalación RF correctamente aterrizada
Sistema de 50 Ω
Cableado, antena, radio y demás componentes deben utilizar la misma impedancia nominal.
Conectores compatibles
La referencia incorpora un extremo Tipo N hembra y otro Tipo N macho.
Montaje conductivo
El protector debe integrarse a la puesta a tierra y equipotencialización definida para la infraestructura RF.
APLICACIONES
Protección de infraestructura RF crítica
Sistemas celulares
Enlaces RF celulares que operen dentro de 698 MHz–2.7 GHz.
Seguridad pública
Protección de líneas RF asociadas a comunicaciones de misión crítica.
Respuesta a emergencias
Sistemas de radio y antena que requieran protección de baja energía transferida.
Comunicaciones industriales
Infraestructura inalámbrica industrial compatible con la banda y potencia del protector.
LÍMITES IMPORTANTES
No pasa DC
No es adecuado si el coaxial alimenta directamente un dispositivo remoto.
Hasta 2.7 GHz
Para frecuencias superiores debe seleccionarse otra referencia con banda oficialmente especificada.
500 W como valor de selección
La ficha utiliza los 500 W CW publicados como potencia máxima del modelo para evitar extrapolar condiciones adicionales de ensayo.
PROTECCIÓN AMBIENTAL Y CUMPLIMIENTO
IP67
Protección ambiental
UL 497E
Publicado
CE
Conforme
RoHS
Conforme
NOM
Certificación indicada
ESPECIFICACIONES TÉCNICAS
TSX-NFM
COMPARACIÓN DE LA FAMILIA
TSX-NFM vs TSX-NFF vs TSX-NFM-P
Los tres modelos trabajan entre 698 MHz y 2.7 GHz con Bloqueo DC, 500 W y protección de 40 kA. La selección cambia principalmente por género de conector y necesidad de desempeño PIM especificado.
En pantallas pequeñas puede desplazar la tabla horizontalmente.
PREGUNTAS FRECUENTES
Antes de seleccionar e instalar
¿El TSX-NFM es direccional?
No. PolyPhaser lo especifica como bidireccional, aunque físicamente utiliza un conector N hembra y otro N macho.
¿Puede alimentar un dispositivo remoto por el coaxial?
No. Su arquitectura es Bloqueo DC.
¿Cuál es la energía transferida?
La hoja exacta especifica 5 nJ para una sobretensión de 3 kA con forma de onda 8/20 µs.
¿Es adecuado para exterior?
La hoja exacta publica clasificación IP67. La instalación debe realizarse manteniendo correctamente las conexiones y condiciones de montaje.
¿Qué diferencia existe frente al TSX-NFF?
El TSX-NFM utiliza N hembra / N macho; el TSX-NFF utiliza N hembra en ambos extremos.
DOCUMENTACIÓN
Recursos técnicos PolyPhaser
Importante: seleccione el TSX-NFM verificando simultáneamente frecuencia, potencia RF, impedancia, género de los conectores y necesidad de paso de DC. Su operación es bidireccional, pero el protector debe integrarse mecánica y eléctricamente conforme a la documentación del fabricante y al sistema de puesta a tierra de la instalación.
